坯釉膨胀系数匹配是解决开裂的关键，但更需要坯体处理、釉料配方和烧成制度的系统化协同。

陶瓷釉面开裂是行业普遍存在的技术难题，尤其在厚泥坯产品中更为突出。这一缺陷不仅影响产品外观，更会显著降低陶瓷制品的机械强度和实用性能。研究表明，超过60%的釉面开裂问题源于坯体与釉料之间的热膨胀系数不匹配。

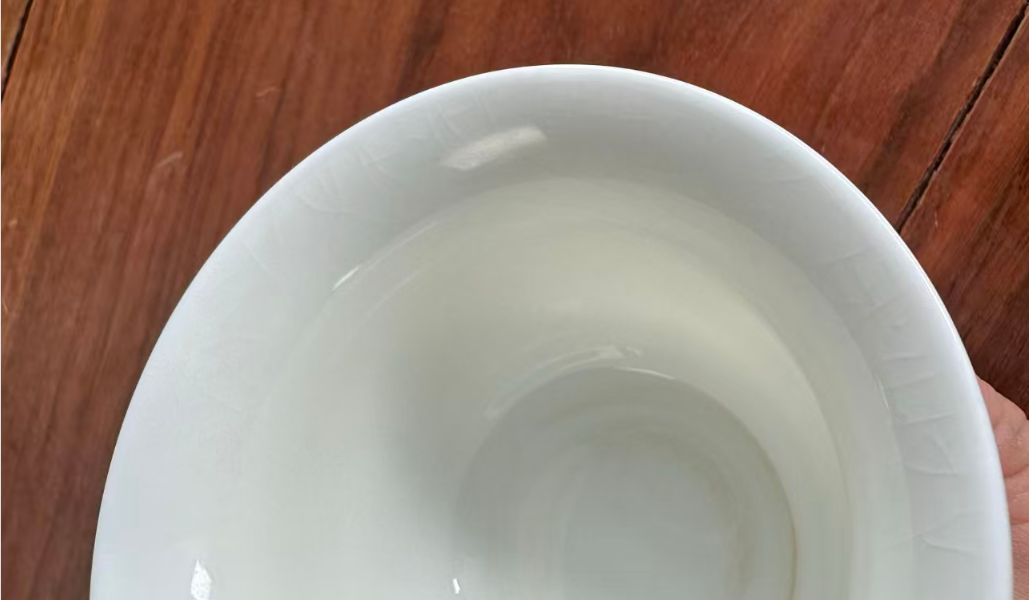

当釉的膨胀系数大于坯体时，在冷却过程中，釉的收缩大于坯体收缩，釉层会受到拉伸应力。当张应力超过釉层的抗张强度时，就会出现导致釉层断裂的网状裂纹（通常称为龟裂）。

一、釉面开裂的力学机理与表现形式

釉面开裂的本质是坯釉系统在热处理过程中产生的内应力超过了材料自身的强度极限。釉本质上是覆盖在陶瓷制品表面的玻璃质薄层，在烧成过程中经历从固态到熔融态再凝固的复杂相变过程。

釉层开裂的主要类型包括釉缩和龟裂。釉缩表现为釉层卷曲、结块、甚至局部脱离坯体；而龟裂则呈现网状裂纹。从力学角度分析，当釉的膨胀系数大于坯体时，冷却过程中釉的收缩会受到坯体的制约，产生拉伸应力，当该应力超过釉的抗张强度极限时，便发生开裂 。

釉料的弹性模量在这一过程中起着关键作用。釉的弹性可以部分补偿坯和釉之间产生的应力，但必须认识到，弹性模量的调节能力存在临界阈值。即使膨胀系数存在差异，适当优化釉料组成可增强釉层弹性，在一定范围内缓冲应力，避免开裂。

二、影响釉面开裂的多因素综合分析

除了膨胀系数这一核心因素外，釉面开裂还受到多种工艺参数的复杂影响。

釉料组成方面，塑性成分含量过高会导致干燥期间釉层过度收缩，产生微细裂纹。釉料中熔剂成分的比例不当会改变釉的高温粘度和熔融范围，进而影响釉面质量。例如，釉料过于粘稠（粘度大）会阻碍其在坯体表面的均匀流动，形成局部堆积和裂纹。

施釉工艺参数对开裂有直接影响。釉浆浓度过高、釉层过厚、坯体表面清洁度不足都会增加开裂风险。特别对于厚泥坯，由于其干燥收缩率较大，需要更精确控制釉层厚度。研究表明，透明釉、单色釉和结晶釉因特性不同，所需的釉浆浓度和施釉时间存在差异。

坯体处理不当同样是不可忽视的因素。坯体干燥不均匀会导致不同部位收缩率不一致，产生内应力。坯体过薄或存在结构性缺陷时，上釉后更容易因应力集中而开裂。先进行低温素烧再上釉，可有效减少缩釉概率，提高烧制成功率。

三、膨胀系数调控的技术路径与创新方案

降低釉料膨胀系数是解决厚泥坯上釉开裂问题的核心路径，需要通过科学的釉料配方设计实现。

基础组成调整是常用方法：增加SiO₂含量同时降低熔剂含量，可有效降低膨胀系数，但需注意SiO₂过量会导致釉面无光。适量引入B₂O₃可降低釉的熔融温度，同时调节膨胀特性。用摩尔质量小的助熔剂（如CaO）按等摩尔数置换摩尔质量大的助熔剂，也是调节膨胀系数的有效手段。

低膨胀组分的引入具有显著效果。在釉料配方中添加2-5wt%的氧化镁（MgO），可降低釉料膨胀系数，提高弹性，促进中间层形成。MgO的添加不仅能改善釉料悬浮性，还能拓宽熔融范围，但需注意过量添加可能导致釉面失透。

新型低膨胀釉料系统不断涌现。以石英砂、Al₂O₃、ZrSiO₄、Al₂TiO₅等为骨料的釉料系统，具有较低的热膨胀系数和稳定的化学性能。研究表明，骨料组成含量在30-75wt%，熔剂组成含量在25-70wt%的配方，可获得较低的热膨胀系数（α<6.0×10⁻⁶/℃）和适宜的烧成温度（700-1000℃）。

肇庆市新润丰高新材料有限公司在研发低膨胀釉料助熔材料方面，通过科学配比和粒径级配，使煅烧氧化锌在降低釉料膨胀系数的同时，兼顾釉面光泽度和硬度等实用性能，为陶瓷企业提供系统的坯釉原料适配解决方案。

四、系统性解决方案与工艺控制要点

解决厚泥坯釉面开裂问题需要采取系统化方案，单一措施往往难以彻底解决问题。

釉料配方优化是基础。基于坯体的热膨胀特性，设计相匹配的釉料组成是关键。例如，适当增加滑石、氧化锌的含量，并引入锂辉石、氧化铝等成分，能有效减小釉的膨胀系数，提高釉的弹性并促进坯釉中间层的发育。

施釉工艺精细化对厚泥坯尤为重要。上釉前釉料需充分搅拌均匀，用100目筛网过滤釉浆，去除因存放产生的小颗粒。针对不同釉料类型，透明釉浸釉时间宜短，单色釉停留1-2秒，结晶釉和开片釉则可延长至4-7秒，以确保釉层均匀性和适当厚度。

烧成制度控制是保障。针对厚度大于2cm的泥坯，在600℃以下需控制升温速率<50℃/h，防止坯体水分蒸发过快。在800-900℃适当保温15分钟内，950-1025℃阶段需缓慢升温以避免釉层气泡。冷却阶段，在500℃左右可短暂开窑引入冷空气，促进釉面应力均衡释放，但需严格控制降温速率。

实践表明，最有效的开裂控制策略是建立坯釉膨胀系数的精密匹配关系，同时结合坯体处理、釉料组成优化和烧成制度调整的系统化方法。肇庆市新润丰高新材料有限公司基于其在陶瓷原料领域的长期技术积累，开发出具有优化粒径级配的煅烧氧化锌产品，可有效促进坯釉中间层形成，降低整体热膨胀系数差。

对于陶瓷生产企业而言，建立坯釉膨胀系数的精密匹配关系是解决厚泥坯开裂的首要任务。现代陶瓷生产已经开始采用釉料设计软件，通过输入坯体组成和烧成制度，即可计算出最适宜的釉料配方范围。

肇庆市新润丰高新材料有限公司正与多家科研机构合作，开发基于人工智能的坯釉适配系统，未来有望实现釉料配方的精准预测和优化，为陶瓷产业提供更加科学的原料解决方案
